如何将科威智能伺服脉冲口转换成普通 IO 口

　　如何将科威智能伺服脉冲口转换成普通 IO 口：

1、硬件接线

　　PPI1 和 PPI2 接 DC24V，新转换板内部已经同 P24 串联了，只需要将转换板外部供 DC24V 电源即可。

　　CA*和 CB*可以接外部开关量信号。

　　2、梯形图处理

　　接好线后，CA*对应 D259 的第 6 位，CB*对应 D259 的第 7 位。

　　将 D259 字转位。

　　注意，CA*和 CB*端口初始为高电平，即外部没有信号为 ON。

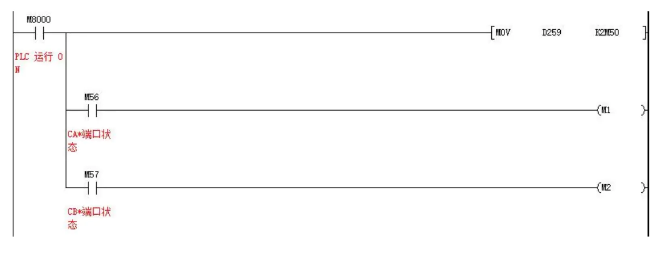

　　主要梯形图如下：

如何将科威智能伺服脉冲口转换成普通 IO 口.png
